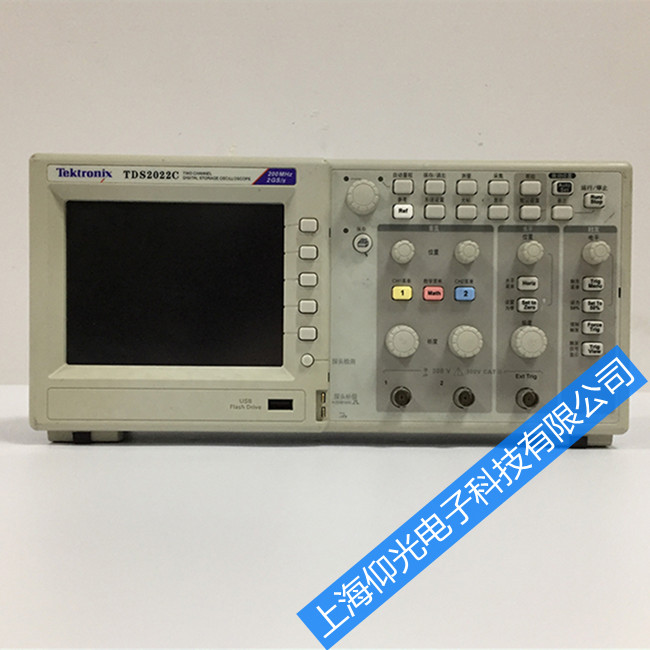

泰克示波器出現黑屏原因及解決方法：
一、示波器的輝度不合適
示波器輝度被調整而引起黑屏的現象一般出現于，上次使用者由于測試需要降低了輝度（比如在昏暗的燈光下，過強的輝度會刺眼）；教師在考核學生時，故意將示波器輝度調整為較�。痪S修者的習慣性操作。但是，這個問題不容忽視，當出現黑屏時，首先檢查輝度旋鈕，并將其擰到較大，是一個良好的習慣。
二、示波器沒有觸發掃描
輝度合適的情況下，仍然可能出現黑屏。
當示波器的觸發方式為常態（Normal），如果輸入通道沒有接入有效信號，或者接入的信號幅度沒有達到設定電平（Level），將不會引起X軸偏轉板上鋸齒波的產生。在多數情況下，熒光屏的左邊（以觀察者為基準）將會出現一個不移動的光點。但是，如果此時X軸基準位置（X_Position）不正確，將使得此光點不出現在屏幕上。這也就造成了黑屏。
解決的方法就是讓示波器出現掃描線。因為，X_Position可以將一個光點移出屏幕，但是卻無法將寬達8cm左右的掃描線整個移出。 將觸發方式選擇為自動觸發（Auto）就可以讓示波器產生掃描線。
三、示波器Y基線位置（Y_Position）不合適
如果示波器的Y軸基線位置不合適，即便產生掃描線，也有可能使得掃描線處于屏幕的上方或者下方，仍然可能出現黑屏。這種情況下，通過旋轉 Y_Position旋鈕，可以很快找回掃描線，而消除黑屏。
四、不合適的被測信號
通過上述分析，可以得出，消除黑屏的一般步驟是：旋轉輝度至大（保證輝度正常）→將觸發方式設為自動（保證掃描線產生）→將X位置旋鈕旋至中間→滿幅度調整Y_Position（找回掃描線）。
