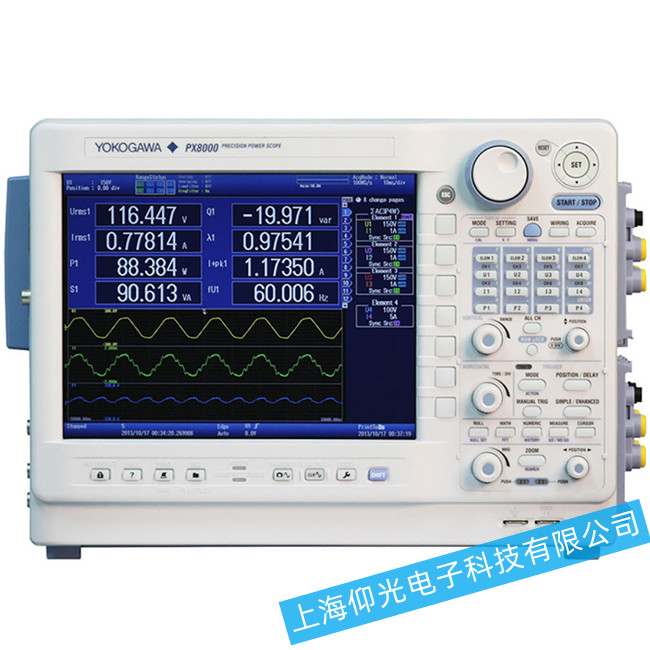

橫河測試測量功率分析儀常見問題出現原因排查及應對措施
常見問題：功率分析儀的電壓、電流的測量值無顯示或者不正確
·參數出現“---OL---”，沒有讀數
1、出現原因：
此情況是過載值的提示，功率分析儀表示當前我們使用的電壓或者電流量程檔位跟實際輸入不相符，需要對量程進行調整.
2、應對措施：
將電壓/電流量程設置為更高量程檔或者自動量程檔。
·電壓/電流有讀數，但是讀數相對于正常測量值相差數倍
1、出現原因：
如果我們?cè)跍y(cè)量的過程中使用了電壓/電流傳感器，那么此情況大的可能是傳感器的比例設置的是否正確以及是否啟用了比例功能。
2、應對措施：
將電壓/電流傳感器的比例設置好并且打開傳感器的比例功能。
·電壓/電流有讀數，但是讀數明顯不正確
1、出現原因：
接線不牢固、接線錯誤。
電流傳感器使用的供電電源不純凈導致電流測量中加入了大量雜波。
數據更新周期小于信號頻率周期
用萬用表測量值來比對功率分析儀測量值。
2、應對措施：
確認接線是否牢固，且接線正確(電壓、電流不要接錯)。
電流傳感器采用了正確合理的供電電源(比如WT1800E的PD2供電選件，CTPS700供電盒，WT5000的760903電流傳感器供電模塊)，從而避免因供電電源帶來的誤差。
確保數據更新周期大于信號頻率。
一般的萬用表都是用于工頻電壓測量，也有一些能夠測稍微高頻的萬用表，但是功率分析儀基本都是寬頻的測量?jī)x器。測量值可能會比萬用表更大。所以要了解自己所使用的儀器，再進行正確的對比測試。
