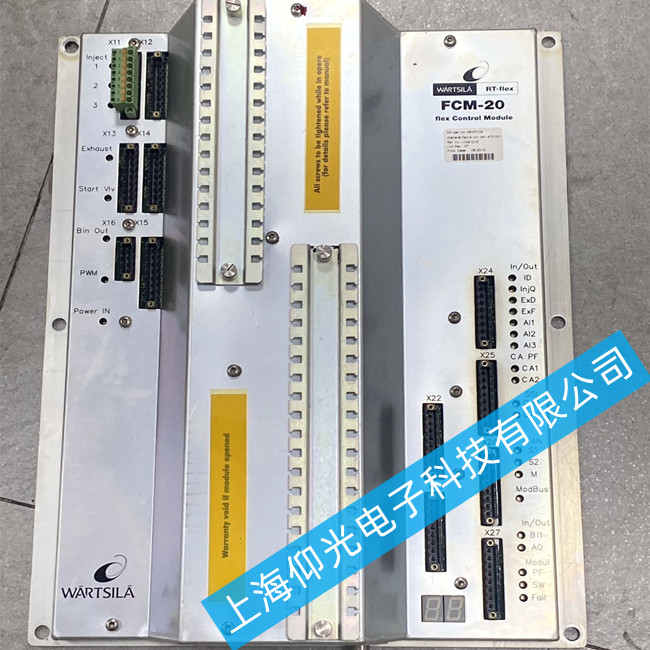

瓦錫蘭控制模塊維修FCM-20電路板短路故障維修
瓦錫蘭控制模塊短路故障的典型現象與危害
在實際運維中，F(xiàn)CM-20電路板短路故障常表現為以下典型癥狀：
模塊保護性停機：控制系統報錯“Fuel Control Module Fault”或“Short Circuit Detected”，模塊自動切斷輸出，發動機進入安全模式（降速或停機）；
電源異常：模塊供電回路熔斷器熔斷（如24V輸入保險頻繁燒毀），或電源板輸出電壓（如5V軌）跌落至正常值的一半以下；
局部過熱：觸摸電路板時，特定區域（如大功率MOSFET橋臂、電解電容附近）溫度顯著高于其他部位；
元件燒蝕痕跡：目視檢查可見電阻爆裂、電容鼓包、PCB銅箔燒焦碳化，甚至伴隨焦糊氣味。
若未及時處理，短路故障可能導致更嚴重的連鎖反應：局部高溫引燃周邊絕緣材料，造成模塊整體損毀；異常電流沖擊損壞上游電源設備（如船舶分電箱斷路器）；發動機因燃油控制中斷而失速，威脅航行安全。
電解電容：長期高溫環境下，電容電解液干涸或極板擊穿會導致漏電甚至短路，觀察是否有鼓包、漏液現象；
整流二極管與MOSFET：功率器件反向擊穿或柵極短路會形成低阻通路，用萬用表測量正向/反向壓降（正常二極管正向約0.5-0.7V，反向無窮大）；
PCB銅箔走線：高電流路徑（如大功率MOSFET的漏極-源極連線）可能因腐蝕或機械損傷導致銅箔斷裂后短接相鄰線路。
瓦錫蘭控制模塊維修：印刷出版行業電路板維修 海德堡、羅蘭、良明、小森、濱田、秋山、喬本、三菱等品牌的印刷機、膠印機、輪轉機；威特噴繪機、馬天尼、斯塔爾、騎馬、芳野等品牌的折頁機、膠訂機、切紙機、鎖線機、燙金設備的控制板；激光刻字機、激光雕刻機電路板維修。網屏、富士龍霸、德寶、天馬等品牌激光照排、打樣、全自動沖版機、曬板機；
